Falsch eingestellte Scheinwerfer kosten dich beim TÜV 25 Euro Nachprüfung und blenden Gegenverkehr ab 200 Meter Entfernung. Die Selbst-Einstellung dauert 30 Minuten, kostet null Euro und erreicht eine Genauigkeit von ±1 cm pro 5 Meter Wandabstand, was für die HU völlig ausreicht, solange dein Fahrzeug keine adaptive LED-Matrix-Technik hat.
Wann eine Neueinstellung nötig wird
Scheinwerfer verstellen sich durch Vibrationen, Schlaglöcher und Beladungsänderungen. Wer einen Anhänger fährt oder den Kofferraum dauerhaft voll hat, sieht im Scheinwerferkegel die Verstellung als plötzliches Aufleuchten von Verkehrsschildern in 80 Meter Entfernung, der Lichtkegel zeigt dann zu hoch.
Pflichteinstellung wird nach jedem Lampenwechsel, nach Frontunfällen und nach Stoßstangen- oder Kotflügelarbeiten fällig. Wer seinen Scheinwerfer ausbaut und wieder einbaut, hat hinterher 80-prozentige Wahrscheinlichkeit, dass die Einstellung daneben liegt. Auch nach Reifenwechseln auf andere Größen oder einer Tieferlegung muss neu eingestellt werden, die Fahrzeughöhe ändert die Lichtkegel-Geometrie messbar.
Symptom-Check vor jeder TÜV-Prüfung: Stell dich nachts in 5 Meter Entfernung frontal vor das Auto und schau in die abgeblendeten Scheinwerfer. Wenn du direkt geblendet wirst, ist die Hell-Dunkel-Grenze zu hoch. Wenn der Lichtkegel sichtbar nach oben zeigt, auch sehr leicht, Nachprüfung programmiert.
Werkzeug und Vorbereitung
Du brauchst: eine ebene Fläche von 6 Meter Länge, eine helle Wand oder ein Garagentor, einen Zollstock, Kreide oder Tape, einen Kreuzschraubendreher PH2 oder PH3 (modellabhängig). Bei einigen Fahrzeugen brauchst du zusätzlich einen Inbusschlüssel 4 oder 5 mm, schau vor Beginn ins Werkstatthandbuch oder Forum.
Vorbereitung des Fahrzeugs: Reifendruck auf Werksempfehlung prüfen, Tankfüllung mindestens halb voll, Kofferraum leer. Eine Person setzt sich auf den Fahrersitz, damit das Federverhalten realistisch ist. Bei Fahrzeugen mit Niveauregulierung musst du diese vor der Einstellung deaktivieren oder zumindest den Selbsttest abwarten, sonst regelt das System während der Einstellung gegen.
Wichtig: Niemals auf nasser oder schiefer Fläche einstellen. Ein Gefälle von 1 Prozent verfälscht das Ergebnis bereits um 5 cm bei 5 Meter Wandabstand. Wasserwaage am Boden checken, bevor du anfängst, viele Garageneinfahrten haben Gefälle für die Wasserableitung.
Einstellschema Schritt für Schritt
Fahrzeug genau frontal in 5 Meter Entfernung zur Wand parken. Mittig der Wand eine vertikale Linie auf Höhe der Scheinwerfer-Mitte mit Kreide oder Klebeband markieren. Dann links und rechts davon die Position der beiden Scheinwerfer markieren, Maß nimmst du am Auto direkt zwischen den Scheinwerfer-Mittelpunkten.
Die Hell-Dunkel-Grenze muss bei korrekter Einstellung 5 bis 6 cm unter der Scheinwerfer-Höhe liegen (bei 1.2% Neigungsangabe). Eine zweite horizontale Linie genau auf dieser Höhe ziehen, das ist deine Soll-Linie. Beim Halogen- und Xenon-Abblendlicht erkennst du die HD-Grenze als deutliche horizontale Linie mit einem 15-Grad-Anstieg auf der rechten Seite (asymmetrisches Lichtbild für die rechte Fahrbahn-Seite).
Mit eingeschaltetem Abblendlicht prüfst du, ob die HD-Grenze auf deiner Soll-Linie liegt. Bei Abweichung drehst du an der Höhenverstellschraube, die meisten Scheinwerfer haben zwei Schrauben: eine für vertikal (Höhe), eine für horizontal (Seitenneigung). Lokalisiere sie über das Werkstatthandbuch oder durch sichtbare Kennzeichnung auf der Scheinwerfer-Rückseite.
Vergleichstabelle Wandprojektionsmaße
| Wandabstand | Neigung 1.0% | Neigung 1.2% | Neigung 1.5% |
|---|---|---|---|
| 3 Meter | 3 cm | 3.6 cm | 4.5 cm |
| 5 Meter | 5 cm | 6 cm | 7.5 cm |
| 10 Meter | 10 cm | 12 cm | 15 cm |
| 25 Meter | 25 cm | 30 cm | 37.5 cm |
Asymmetrie und Knickpunkt richtig setzen
Das Abblendlicht ist asymmetrisch: links sieht der Lichtkegel flach aus, rechts steigt er um etwa 15 Grad an. Damit beleuchtest du Verkehrsschilder am Fahrbahnrand, ohne entgegenkommende Fahrer zu blenden. Der Knickpunkt, also die Stelle, an der die HD-Grenze nach rechts oben abknickt, muss genau auf der vertikalen Mittellinie deines Scheinwerfers liegen.
Wenn der Knickpunkt links der Mittellinie sitzt, hast du seitliche Verstellung nach links. Folge: zu viel Beleuchtung der Gegenfahrbahn, dafür zu wenig Sicht auf den eigenen Fahrbahnrand. Mit der Horizontalverstellschraube korrigieren, bis der Knickpunkt exakt auf der Vertikalmarkierung deines linken (oder rechten) Scheinwerfers sitzt.
LED- und Xenon-Sonderfälle

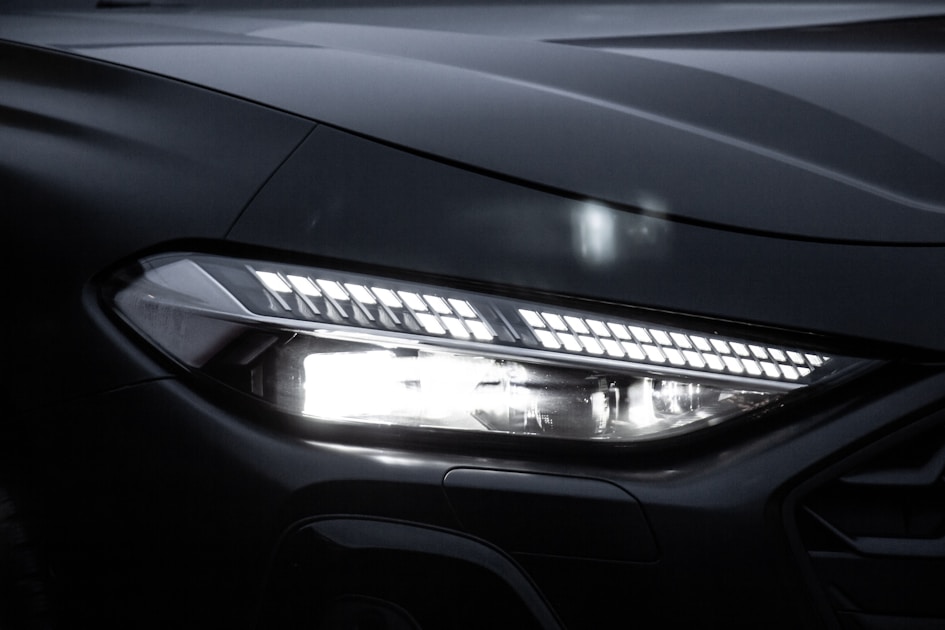

Moderne LED-Matrix-Scheinwerfer und adaptive Xenon-Systeme kannst du mit der Wandprojektion nur grundjustieren. Die Feineinstellung erfolgt über den Servicemodus der Werkstatt-Software (etwa BMW ISTA, VAG ODIS, Mercedes XENTRY). Hier wird der Lichtkegel software-seitig eingelernt, und ohne Diagnosegerät bleibt die Anpassung in dem Bereich, den die Mechanik abdeckt, meistens ±1 Prozent vom Werksstand.
Bei Fahrzeugen mit automatischer Leuchtweitenregulierung (LWR) musst du das Höhensignal vom LWR-Steuergerät kalibrieren lassen. Ohne diese Kalibrierung regelt das System gegen deine manuelle Einstellung an. Die Kalibrierung gibt's nur in der Werkstatt mit Diagnosegerät und kostet 30 bis 60 Euro.
Wann der TÜV-Prüfer trotzdem nicht durchwinkt
Selbst-Einstellung mit Wandprojektion erreicht eine Genauigkeit von ±1 bis ±2 cm bei 5 Meter Abstand. Das reicht für die HU bei den meisten Fahrzeugen. Probleme gibt's, wenn deine Scheinwerfer-Streuscheiben blind oder vergilbt sind, der Prüfer misst dann zwar korrekte Geometrie, aber zu schwache Lichtstärke. Vor der HU also Streuscheiben prüfen und bei Vergilbung mit Politur-Kit aufbereiten oder austauschen.
Auch problematisch: defekte Reflektoren mit Verbrennungsspuren von zu langer LED-Nachrüstung in Halogen-Reflektoren. Hier erkennt der Prüfer Streuung im Lichtkegel und beanstandet den Scheinwerfer als Ganzes. Lösung: tauschen oder zur Werkstatt mit Ersatzteildiagnose.
Wenn du nach drei Versuchen die HD-Grenze nicht sauber auf die Soll-Linie bekommst, ist meistens die Verstellmechanik im Scheinwerfer ausgeleiert. Erkennbar daran, dass die Schraube ohne Widerstand durchdreht oder die Verstellung sofort wieder zurückspringt. Reparatur lohnt nicht, bei Scheinwerfern unter 300 Euro Ersatzteilpreis tauschen, bei teureren auf instandsetzen lassen.
Direkt zum Punkt
Selbsteinstellung dauert eine halbe Stunde, kostet nichts und reicht für 95 Prozent der Halogenscheinwerfer und einfachen Xenon-Anlagen. Werkzeug: Schraubendreher, Zollstock, helle Wand. Vorgehen: Auto frontal 5 Meter vor die Wand, Scheinwerfer-Mittelpunkte und Soll-HD-Grenze auf 6 cm unter Scheinwerfer-Höhe markieren, Höhe und Seitenneigung getrennt einstellen.
Wer adaptive LED-Matrix-Scheinwerfer hat oder ständig mit Anhänger fährt, sollte die Werkstatt mit Diagnosegerät beauftragen, Kosten 30 bis 80 Euro für eine professionelle Einstellung mit Software-Kalibrierung. Bei Standard-Halogen oder einfacher Xenon-Anlage spart die Selbsteinstellung 60 Euro und liefert TÜV-taugliche Ergebnisse.
